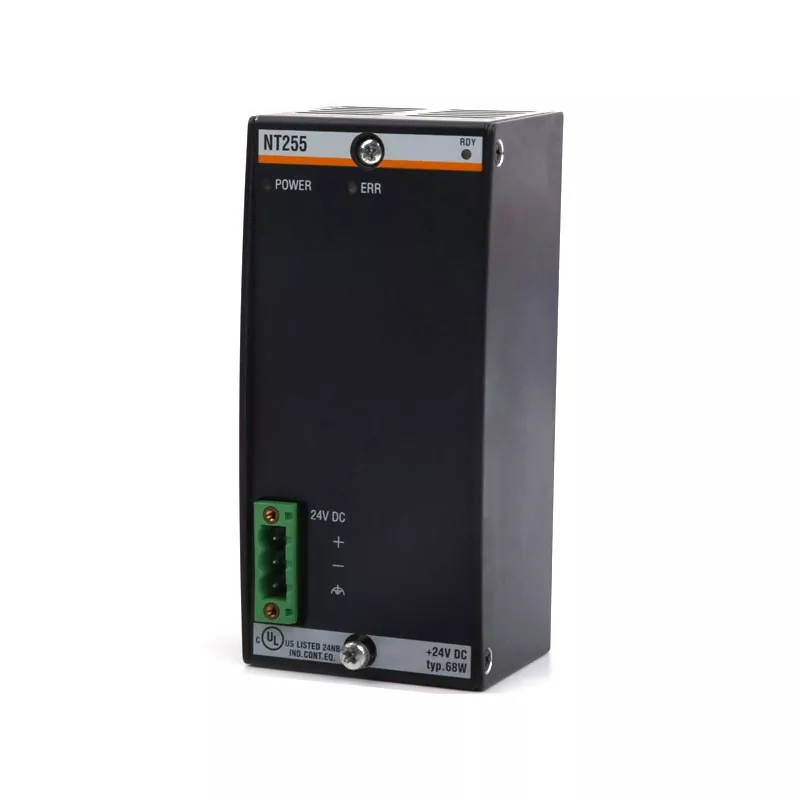

Bachmann NT255

Bachmann NT255 är en strömförsörjningsmodul som används i Bachmanns modulära automationssystem. Den levererar de driftsspänningar som krävs av CPU:er och andra moduler anslutna via systemets bakplan, med en 18–34 V DC-ingång och 45 W uteffekt. Upp till 55 W är tillgängligt för tillfälliga toppbelastningar, medan huvudutgången +5 V stöder upp till 6 A.

Modulen ger också +15 V och -15 V utgångar på 0,5 A vardera, tillsammans med elektroniskt skydd mot polaritet, inspänningsövervakning, galvanisk isolering, statusindikering och en strömavbrottssignal. För utbytes- eller underhållsprojekt bör den exakta modellen och artikelnumret kontrolleras mot den befintliga installationen.

Produktidentifiering

Nyckelspecifikationer

Strömförsörjningsfunktion

Strömförsörjningsmodulen är en del av den interna kraftarkitekturen i ett Bachmann-automationssystem. Den omvandlar den inkommande DC-matningen till de spänningar som krävs av CPU:n och andra moduler installerade genom bakplanet.

Enheten tillhandahåller tre utspänningsnivåer: +5 V, +15 V och -15 V. +5 V-utgången är klassad till 6 A, med en toppkapacitet på 8 A, medan ±15 V-utgångarna stöder 0,5 A vardera. Dessa utgångar är avsedda att försörja den anslutna systemhårdvaran snarare än att fungera som en extern likströmskälla för allmänna ändamål.

Flera skydds- och övervakningsfunktioner stödjer tillförlitlig systemdrift. Elektroniskt skydd mot omvänd polaritet hjälper till att förhindra skador på grund av felaktig ingångspolaritet, medan övervakning av ingångsspänning kan generera ett strömavbrottsmeddelande när matningsförhållandet faller utanför det erforderliga området. Galvanisk isolering ger separation mellan ingångs-, system- och jordkretsarna.

Systemkompatibilitet

Denna modul är designad för Bachmanns modulära automationsarkitektur och fungerar med bakplansanslutna systemkomponenter. Dess lämplighet beror därför på konfigurationen av hela styrsystemet snarare än på enbart elektriska specifikationer.

När du väljer en ersättning bör originalmodell, artikelnummer, bakplanskonfiguration, ingångsförsörjning, erforderlig utkapacitet och miljöförhållanden kontrolleras. Detta är särskilt viktigt vid underhåll av äldre automationsutrustning, där ersättningskomponenten måste överensstämma med en etablerad systemkonfiguration.

Informationen på den ursprungliga moduletiketten är vanligtvis den mest användbara utgångspunkten. Att tillhandahålla det exakta artikelnumret kan hjälpa till att identifiera den nödvändiga komponenten innan tillgänglighet och leveranskrav bekräftas.

NT255 och NT255 CC

Standardversionen och NT255 CC ColdClimate-versionen finns för olika driftsmiljöer. Standardenheten identifieras med artikelnummer 00031426-00, medan ColdClimate-versionen använder 00031427-00.

Båda versionerna har samma grundläggande strömförsörjningsfunktion och utgångskonfiguration. ColdClimate-varianten är avsedd för applikationer där lägre temperaturer och miljöförhållanden som kondens måste beaktas.

Den korrekta versionen bör bestämmas utifrån originalutrustningens dokumentation, modulidentifiering och faktiska installationsmiljön snarare än bara utifrån utseendet.

Ansökningar

Bachmann NT255 används i Bachmann-baserade industriella automations- och kontrollsystem där intern likström krävs för CPU:er och andra anslutna moduler. Typiska krav kan uppstå vid systemunderhåll, reparation av utrustning, utbyggnad av styrsystem och förberedelse av kritiska reservdelar.

Valet bör baseras på den fullständiga systemkonfigurationen snarare än enbart uteffekt. De anslutna modulerna, bakplansarrangemanget, inkommande försörjning, miljöförhållanden och erforderlig version måste alla beaktas när lämpligheten bekräftas.

Beställningsinformation

För inköp kan kunder tillhandahålla den fullständiga modellen eller artikelnumret tillsammans med den erforderliga kvantiteten, krav på produktens skick, applikationsinformation och leveransdestination.

Standardartikelnumret är 00031426-00. Om den befintliga installationen använder ColdClimate-versionen ska den nödvändiga komponenten bekräftas som NT255 CC, 00031427-00.

Att tillhandahålla den ursprungliga identifieringsinformationen i början av inköpsprocessen hjälper till att minska modellvalsfel och gör att tillgänglighet, skick, kvantitet och leveranskrav kan kontrolleras mer effektivt.

Vanliga frågor

Vad är Bachmann NT255?

Det är en strömförsörjningsmodul för Bachmanns modulära automationssystem, som tillhandahåller de interna matningsspänningar som krävs av CPU:n och andra bakplansanslutna moduler.

Vad är inspänningsområdet?

Det specificerade inspänningsområdet är 18–34 V DC.

Vilka är de viktigaste utdatavärdena?

Modulen ger +5 V vid 6 A, med en toppkapacitet på 8 A, tillsammans med +15 V och -15 V vid 0,5 A vardera. Den nominella uteffekten är 45 W, med upp till 55 W tillgängligt för tillfälliga toppbelastningar.

Vad är skillnaden mellan standard- och ColdClimate-versionerna?

Standardversionen identifieras av 00031426-00, medan ColdClimate-versionen är 00031427-00. Den senare är avsedd för installationer där lägre temperaturer och kondensrelaterade miljöförhållanden måste beaktas.

Vilken information behövs för en ersättningsoffert?

Originalartikelnumret är den mest användbara referensen. Kvantitet, produktkrav, befintlig systeminformation och leveransdestination kan också tillhandahållas för att stödja tillgänglighets- och inköpskontroller.

Begär en offert

Behöver du 00031426-00 eller 00031427-00 för ett befintligt Bachmann-automationssystem? Skicka oss originalartikelnumret, erforderlig kvantitet, krav på produktens skick och leveransdestination. Yueyang Tongtu kan kontrollera det tillgängliga utbudet och tillhandahålla inköps- och leveransinformation baserat på dina krav.
