Yueyang Tongtuär en leverantör av industriautomationsdelar i Kina med över 20 års erfarenhet. Vi har fysiskt lager av HIMA säkerhetskontroller, I/O-moduler, kommunikationskort och strömförsörjning, som stödjer både aktiva och utgående modeller för utbyte och planerat underhåll.
HIMA-moduler specialiserade på högintegritetssäkerhetsinstrumenterade system (SIS). Till skillnad från PLC:er för allmänna ändamål,HIMA PLC-modulerär specialbyggda för säkerhetskritiska applikationer, med TÜV-certifiering som når SIL 3 eller SIL 4 de högsta nivåerna definierade enligt IEC 61508.
HIMA PLC-moduler utgör kärnan i ett säkerhetsinstrumentsystem (SIS) utformat för att övervaka och kontrollera potentiella faror i industriella processer. Systemarkitekturen inkluderar vanligtvis följande komponentkategorier:
Vi erbjuder flera serier av säkerhetskontroller för att tillgodose olika applikationsskalor och krav:
| Serie | Säkerhetsnivå | Egenskaper och tillämpningar |
|---|---|---|
| HImax | SIL 3, PL e | Modulärt system för medelstora till stora applikationer; stöder redundanta konfigurationer; lämplig för processindustrier och järnvägstransporter |
| HIMatrix | SIL 3, PL e | Kompakt system för tidskritiska applikationer och distribuerade installationer såsom maskinautomation |
| HIQuad X | SIL 3 | System med hög feltolerans med skalbar redundans |
| Planar4 | SIL 4 | Trådbundet system designat för högsta säkerhetsnivå (SIL 4) |
| H41q | SIL 3 (TÜV-certifierad) | Kompakt, högtillgänglighetssystem lämpligt för små system med begränsade I/O-punkter |
| H51q | SIL 3 (TÜV-certifierad) | Modulärt system med hög tillgänglighet som stöder distribuerade layouter och expansion upp till 256 I/O-moduler |
Ett typiskt HIMA säkerhetskontrollsystem består av följande kärnmodultyper:
CPU-modulen utför säkerhetslogiken. Om en diskrepans upptäcks mellan de två processorerna går systemet in i ett säkert tillstånd. Denna arkitektur uppnår SIL 3-certifiering med bibehållen hög tillgänglighet.

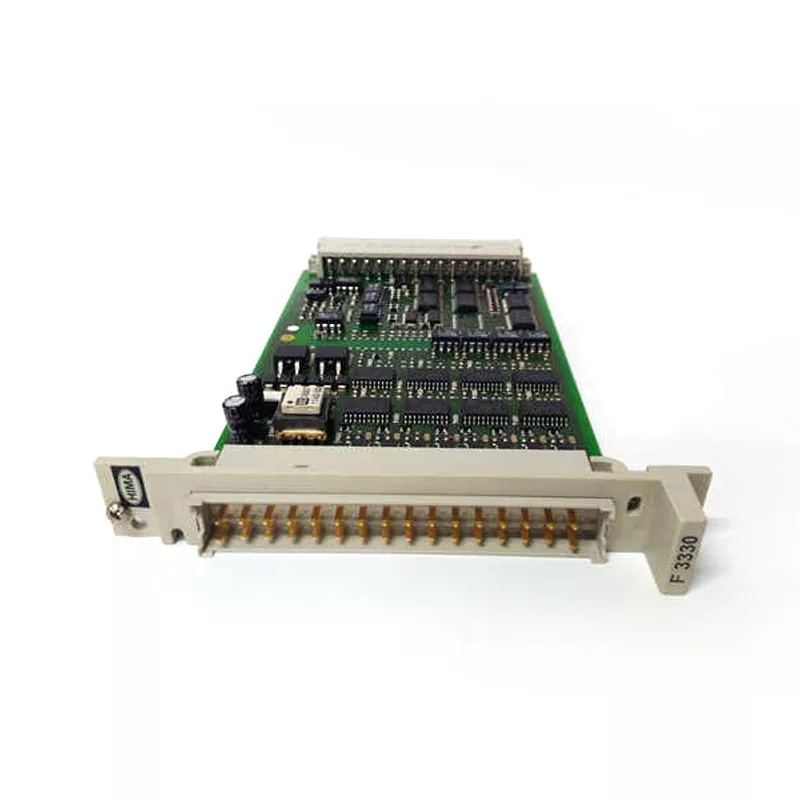

These connect field sensors and actuators to the controller. Digital input/output modules (such as F3330) and analog input/output modules are available. Redundans kan implementeras på kanalnivå eller modulnivå, vilket gör att systemet kan tolerera enstaka fel utan att förlora säkerhetsfunktionen.
Kommunikationsmoduler hanterar intern systemkommunikation och extern nätverksanslutning. HIMAs SafeEthernet-protokoll stöder redundanta kommunikationsvägar om en väg misslyckas, den andra tar över utan att avbryta systemets drift.
Dessa levererar ström till systemet och accepterar vanligtvis 24V DC-ingång. Redundanta strömkonfigurationer stöds för att förbättra systemets tillgänglighet.
TMR-arkitekturen (Triple Modular Redundancy) säkerställer att ingen enskild felpunkt kan äventyra säkerhetsfunktionen. Om en kanal misslyckas fortsätter de återstående kanalerna att fungera och systemet bibehåller full funktionalitet.
HIMAs SafeEthernet-protokoll stöder redundanta kommunikationsvägar. Om en väg misslyckas tar den andra över utan att avbryta systemets drift.
Alla HIMA PLC-moduler är TÜV-certifierade för att uppfylla IEC 61508-kraven. Denna certifiering är inte bara en överensstämmelseövning och den representerar verifiering av modulens design-, tillverknings- och testprocesser mot de mest rigorösa funktionella säkerhetsstandarderna.
Systemet är mycket konfigurerbart och kan anpassas efter specifika kundkrav. Denna flexibilitet gör att modulerna kan tjäna olika branscher och applikationsscenarier.
HIMA PLC-moduler distribueras över branscher där säkerhetsintegritet är av största vikt:
Raffinaderier, kemiska anläggningar, offshoreplattformar och långväga olje- och gasledningar. HIMA-system tillhandahåller nödavstängning (ESD), brand- och gasdetektering och högintegritetstryckskydd (HIPPS) för dessa kritiska installationer.
Komplexa produktionståg som kräver högtillförlitliga säkerhetssystem. Modulerna övervakar reaktorförhållandena, hanterar nödavstängningssekvenser och upprätthåller säkerhetsförreglingar.
Kraftverk och kärnkraftsanläggningar är beroende av HIMA-säkerhetssystem för turbinstyrning, pannsäkerhet och reaktorskydd. Planar4-system specificeras ofta för SIL 4 nukleära tillämpningar.
Järnvägar och tunnelbanor använder HIMA säkerhetssystem för signalering, tågkontroll och plattformssäkerhet. HIMax-system distribueras i centraliserade trafikledningscentra; HIMatrix-system tillhandahåller distribuerad säkerhetslogik vid installationer vid vägkanten.
Processsäkerhet för batchreaktorer, steriliseringssystem och hantering av farligt material.
F: Vad är skillnaden mellan HIMA PLC-moduler och standard-PLC?
S: HIMA PLC-moduler är säkerhets-PLC:er designade för säkerhetsinstrumenterade system (SIS). De använder hög redundans, hög feltolerans och TÜV-certifiering för att uppnå SIL 3 eller SIL 4 säkerhetsnivåer. Standard PLC:er är inte certifierade för dessa säkerhetsintegritetsnivåer och är inte lämpliga för säkerhetskritiska applikationer.
F: Vilka säkerhetsintegritetsnivåer stöder HIMA PLC-moduler?
S: Beroende på serie stöder HIMA-system SIL 3 (HIMax, HIMatrix, H41q, H51q) eller SIL 4 (Planar4) enligt IEC 61508. Den specifika serien bör väljas baserat på applikationens SIL-krav.
F: Kan denna modul användas för nödavstängningssystem?
A: Ja. De används ofta i nödavstängning (ESD), brand- och gasövervakning (F&G), högintegritetstryckskydd (HIPPS) och brännarhanteringssystem (BMS) inom olje-, gas- och kemisk industri.
F: Vad är SafeEthernet och hur förbättrar det systemets tillförlitlighet?
S: SafeEthernet är HIMAs säkerhetskommunikationsprotokoll, som stöder redundanta överföringsvägar mellan styrenheter och fjärr-I/O. Om en väg misslyckas tar den andra över utan avbrott, vilket förbättrar den övergripande systemtillgängligheten.
F: Kan dessa moduler utökas eller uppgraderas efter installation?
A: Ja. HIMax- och H51q-systemen är modulära och stöder expansion med ytterligare I/O-moduler när kraven ökar. Hårdvaru- och mjukvaruuppgraderingar kan implementeras med lämplig planering och säkerhetsbedömningar.
F: Är HIMA PLC-moduler fortfarande i produktion?
S: De flesta HIMA-serier är fortfarande i produktion, med undantag för vissa äldre äldre modeller. Yueyang Tongtu har både aktiva produktionsmodeller och utgående modeller i fysiskt lager. För specifik tillgänglighet, begär en offert med exakt artikelnummer.
F: Vad är skillnaden mellan H41q och H51q system?
S: H41q är ett kompakt system lämpligt för små applikationer med begränsade I/O-punkter. H51q är ett modulärt system som stöder distribuerade layouter med expansion upp till 256 I/O-moduler. Båda är TÜV-certifierade enligt SIL 3. H51q är bättre lämpad för större, mer distribuerade säkerhetsapplikationer.
