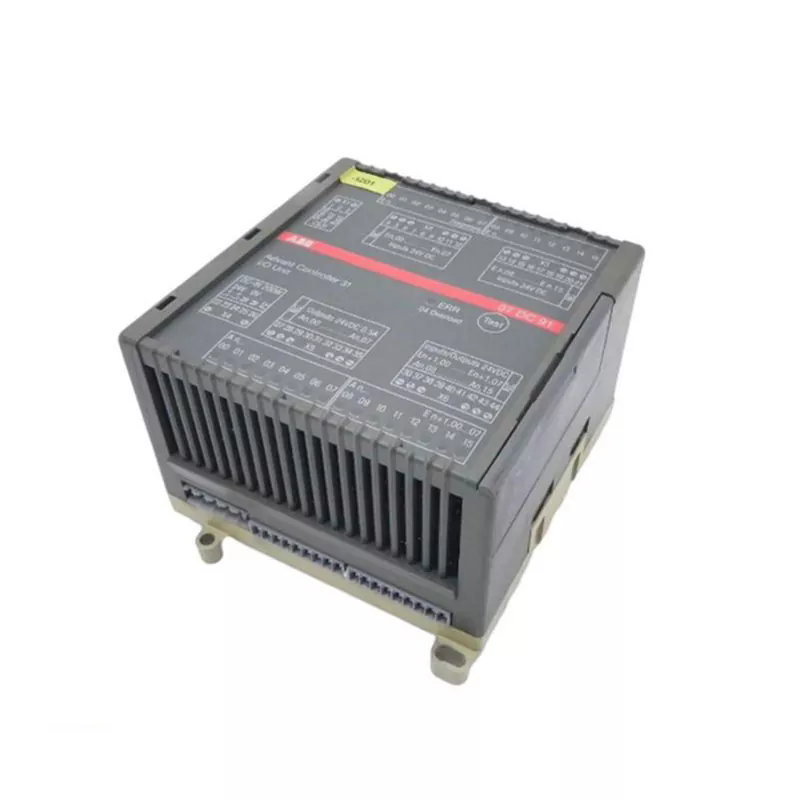

I en kontinuerlig processanläggning styr en enda ABB PLC hela produktionslinjen. Den läser hundratals sensorer, utför komplex styrlogik och styr dussintals ställdon. PLC:n är ansluten till ett nätverk av fjärranslutna I/O-moduler, frekvensomriktare och ett HMI. Om nätverket misslyckas förlorar PLC:n synlighet och kontroll över processen. Linjen stannar. För en inköpsingenjör eller en anläggningschef är frågan inte om nätverket kommer att misslyckas; det är en fråga om när. Kablar skadas, brytare går sönder och kontakter lossnar. Nätverksredundans är den tekniska strategin som förhindrar dessa fel från att orsaka stillestånd. Det ger en andra, oberoende väg för data att resa. Om en väg misslyckas tar den andra över automatiskt, ochABB PLCfortsätter att fungera utan avbrott.
Syftet med den här guiden är att hjälpa inköpsingenjörer, systemintegratörer och anläggningschefer att förstå hur nätverksredundans förhindrar ABB PLC-avbrott och hur man anger rätt redundanslösning för deras applikation. Vi kommer att täcka de olika typerna av nätverksredundans, protokollen som möjliggör dem, nyckelspecifikationerna att leta efter och kriterierna för att utvärdera en leverantör. Vi kommer också att tillhandahålla detaljerade produktspecifikationer från vår fabrik på Yueyang Tongtu E-commerce Co., Ltd. Oavsett om du designar ett nytt ABB PLC-system eller uppgraderar ett befintligt, kommer denna guide att ge dig den tekniska grunden du behöver för att fatta ett säkert köpbeslut.
Nätverksredundans är praxis att designa ett nätverk med flera vägar för data att färdas mellan enheter. Om en väg misslyckas omdirigeras data automatiskt via en alternativ väg. För ett ABB PLC-system kan redundans tillämpas på flera nivåer: nätverksinfrastrukturen (kablar, switchar), själva PLC:n (redundant CPU), strömförsörjningen och I/O. Målet är att eliminera enstaka felpunkter. En enda felpunkt är varje komponent vars fel kommer att få hela systemet att stanna. I ett icke-redundant nätverk kan en enda trasig kabel eller en trasig switch få ner hela ABB PLC-systemet. I ett redundant nätverk upptäcks felet i en komponent och systemet fortsätter att fungera med hjälp av säkerhetskopieringsvägen. Tabellen nedan sammanfattar nivåerna av redundans och deras inverkan på förebyggande av driftstopp.
| Redundansnivå | Vad är duplicerat | Fel åtgärdat | Inverkan på ABB PLC-avbrottstid |
| Mediaredundans | Kablar och strömbrytare | Kabelbrott, brytarfel | Förhindrar nätverksförlust |
| PLC-redundans | CPU och strömförsörjning | CPU-fel, strömavbrott | Förhindrar kontrollförlust |
| I/O-redundans | I/O-moduler och kablage | Modulfel, ledningsfel | Förhindrar I/O-förlust |
| Strömredundans | Strömförsörjning och matningar | Strömförsörjningsfel | Förhindrar strömförlust |
PåYueyang Tongtu E-commerce Co., Ltd., vår fabrik levererar ABB PLC-system och nätverkskomponenterna som stöder redundans. Vi förstår att redundans inte är en lyx; det är ett krav för kritiska applikationer. Vårt tekniska team kan hjälpa dig att designa en redundant nätverksarkitektur som uppfyller dina tillgänglighetskrav och din budget.
Flera nätverkstopologier kan användas för att tillhandahålla redundans för ABB PLC-system. Valet av topologi beror på nätverkets storlek, den nödvändiga återställningstiden och kostnaden. De vanligaste redundanta topologierna är ringtopologin, dubbelstjärnstopologin och mesh-topologin. I en ringtopologi är enheterna anslutna i en sluten slinga. Om en kabel i ringen är trasig kan data fortfarande nå alla enheter genom att färdas åt andra hållet runt ringen. Ringtopologin är enkel och kostnadseffektiv. I en dubbelstjärnig topologi är varje enhet ansluten till två separata switchar. Om en switch misslyckas kan enheten fortfarande kommunicera via den andra switchen. Dual-star topologin ger snabbare återhämtning och högre tillgänglighet. I en mesh-topologi är varje enhet ansluten till flera andra enheter. Detta ger den högsta nivån av redundans men är också den mest komplexa och dyraste. Tabellen nedan jämför dessa topologier.
| Topologi | Redundansnivå | Återhämtningstid | Kosta | Typisk tillämpning |
| Ringa | Mediaredundans | 200 ms - 500 ms | Låg | Små till medelstora nätverk |
| Dual-Star | Switch och media redundans | < 100 ms | Medium | Medelstora till stora nätverk |
| Maska | Full vägredundans | < 50 ms | Hög | Kritiska, stora nätverk |
På vår fabrik levererar vi komponenterna för alla dessa topologier, inklusive hanterade switchar, redundanta nätaggregat och mediaomvandlare. Vi arbetar med våra kunder för att välja den topologi som bäst motsvarar deras tillgänglighetskrav och budget. Vårt ingenjörsteam kan tillhandahålla nätverksdesignhjälp och konfigurationsstöd.
Redundansen i ett ABB PLC-nätverk möjliggörs av specifika protokoll som hanterar detektering av fel och omdirigering av data. De vanligaste protokollen är RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) och PRP (Parallel Redundancy Protocol). RSTP är ett standard Ethernet-protokoll som förhindrar loopar och ger snabb återhämtning från länkfel. MRP är ett protokoll speciellt utformat för ringtopologier. Det ger återhämtningstider på 200-500 ms. PRP är ett protokoll som skickar dubbletter av data över två oberoende nätverk. Det ger sömlös redundans med noll återhämtningstid. Valet av protokoll beror på den nödvändiga återhämtningstiden och topologin. Tabellen nedan sammanfattar dessa protokoll.
| Protokoll | Standard | Återhämtningstid | Topologi | Typisk tillämpning |
| RSTP | IEEE 802.1w | < 1 sekund | Några | Allmänna industriella nätverk |
| MRP | IEC 62439-2 | 200 - 500 ms | Ringa | ABB PLC ringnätverk |
| PRP | IEC 62439-3 | Noll (sömlös) | Dubbelstjärna | Kritiska applikationer med hög tillgänglighet |
På Yueyang Tongtu E-commerce Co., Ltd. levererar vi ABB PLC-system och nätverkskomponenter som stöder RSTP, MRP och PRP. Vårt tekniska team kan hjälpa dig att välja rätt protokoll för din applikation och konfigurera nätverket för optimal prestanda. Vi tillhandahåller även utbildning och support för att hjälpa ditt team att upprätthålla det redundanta nätverket.
Vid köp av nätverksredundanskomponenter för ett ABB PLC-system bör köpare överväga flera nyckelspecifikationer. Dessa inkluderar återställningstiden, antalet portar, de hanterade funktionerna, driftstemperaturintervallet och certifieringarna. Återhämtningstiden är den viktigaste specifikationen för redundans. Det bestämmer hur snabbt nätverket återhämtar sig från ett fel. För kritiska applikationer rekommenderas en återställningstid på mindre än 100 ms. Antalet portar avgör hur många enheter som kan anslutas. De hanterade funktionerna, såsom VLAN-stöd, SNMP-övervakning och portspegling, bestämmer nivån på kontroll och synlighet. Drifttemperaturområdet avgör om strömbrytaren kan användas i tuffa miljöer. Certifieringarna, som UL, CE och IEC 61850, avgör om switchen uppfyller industristandarder. Tabellen nedan sammanfattar dessa specifikationer.
| Specifikation | Typiskt intervall | Viktigt för ABB PLC-redundans |
| Återhämtningstid | < 50 ms till < 1 s | Bestämmer förebyggande av driftstopp |
| Antal portar | 8 - 24 | Bestämmer enhetens anslutning |
| Hanterade funktioner | VLAN, SNMP, QoS, Port Mirroring | Möjliggör nätverkskontroll och övervakning |
| Driftstemperatur | -40°C till +75°C | Bestämmer lämplighet för tuffa miljöer |
| Certifieringar | UL, CE, IEC 61850 | Säkerställer överensstämmelse med standarder |
| Strömförsörjning | Redundant, 24 VDC | Förhindrar strömrelaterade fel |
På vår fabrik levererar vi nätverksväxlar och komponenter som uppfyller dessa specifikationer. Vi kan hjälpa dig att välja rätt switch för ditt ABB PLC-nätverk och tillhandahålla konfigurationsstöd. Vårt mål är att förse våra kunder med en komplett, pålitlig redundanslösning.
Att utvärdera en leverantör av nätverksredundanslösningar för ABB PLC-system är lika viktigt som att utvärdera själva produkten. Leverantörens tekniska kunskap, produktutbud och supportmöjligheter avgör om du får en lösning som fungerar och om du får den support du behöver. Nyckelkriterierna för att utvärdera en leverantör är teknisk expertis, produktutbud, konfigurationsstöd, leveransprestanda och support efter försäljning. Teknisk expertis inkluderar kunskap om ABB PLC-system och nätverksprotokoll. Produktsortimentet inkluderar tillgången till strömbrytare, kablar och tillbehör. Konfigurationsstöd inkluderar möjligheten att designa och konfigurera det redundanta nätverket. Leveransprestanda inkluderar förmågan att klara ledtider. Eftermarknadssupport inkluderar tillgång till teknisk support och reservdelar. Tabellen nedan sammanfattar dessa kriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Teknisk expertis | Kunskaper om ABB PLC och nätverksprotokoll | Säkerställer korrekt lösningsdesign |
| Produktsortiment | Strömställare, kablar, tillbehör | Ger en komplett lösning |
| Konfigurationsstöd | Nätverksdesign och konfigurationstjänster | Säkerställer att redundansen fungerar som avsett |
| Leveransprestanda | Leveransrekord i tid | Håller ditt projekt enligt schemat |
| Support efter försäljning | Teknisk support, reservdelar | Säkerställer långsiktig tillförlitlighet |
På Yueyang Tongtu E-commerce Co., Ltd. har vi den tekniska expertisen, produktutbudet och supportmöjligheterna för att vara din partner för ABB PLC-nätverksredundans. Vår fabrik levererar ett brett utbud av hanterade switchar, kablar och tillbehör. Vårt tekniska team kan designa och konfigurera ditt redundanta nätverk. Och vår eftermarknadssupport ser till att du har den hjälp du behöver när du behöver den. Vi inbjuder dig att utvärdera oss mot dessa kriterier.
Följande tabell visar nyckelproduktparametrarna för de nätverksredundanskomponenter som vi levererar till ABB PLC-system. Dessa komponenter är designade för industriella miljöer och är kompatibla med ABB PLC-plattformar. Vår fabrik kan också tillhandahålla anpassade konfigurationer för att möta specifika projektkrav.
| Parameter | Specifikationsområde | Anteckningar |
| Switch Typ | Hanterad, lager 2 / lager 3 | För redundans och VLAN |
| Antal portar | 8, 16, 24 | Koppar- och fiberalternativ |
| Redundansprotokoll | RSTP, MRP, PRP | Valt baserat på topologi |
| Återhämtningstid | < 50 ms till < 1 s | Beror på protokoll och topologi |
| Driftstemperatur | -40°C till +75°C | Industriell kvalitet |
| Strömförsörjning | 24 VDC, redundant | För strömredundans |
| Certifieringar | UL, CE, IEC 61850 | Överensstämmelse med standarder |
| Montering | DIN-skena | Standard industriell montering |
På vår fabrik levererar vi nätverksredundanskomponenter som uppfyller dessa specifikationer och mer. Vi kan anpassa konfigurationen för att passa ditt specifika ABB PLC-nätverk. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerad teknisk data för ditt projekt.
Fråga 1: Vad är skillnaden mellan RSTP och MRP för ABB PLC-nätverk?
Svar: RSTP (Rapid Spanning Tree Protocol) är ett generellt Ethernet-protokoll som ger snabb återhämtning från länkfel i vilken topologi som helst. MRP (Media Redundancy Protocol) är ett protokoll speciellt utformat för ringtopologier, med återställningstider på 200-500 ms. MRP används ofta i ABB PLC-nätverk eftersom det är optimerat för ringkonfigurationer. Valet beror på din nätverkstopologi och krav på återställningstid.
Fråga 2: Hur mycket kostar nätverksredundans för ett ABB PLC-system?
Svar: Kostnaden för nätverksredundans beror på topologin, antalet enheter och nivån av redundans som krävs. En enkel ringtopologi med MRP kan lägga till 15-25 % till kostnaden för nätverksinfrastrukturen. En dubbelstjärnig topologi med PRP kan lägga till 30-50 %. Kostnaden för redundans är dock ofta liten jämfört med kostnaden för en enda driftstopp. Vår fabrik kan ge en offert baserat på dina specifika krav.
Fråga 3: Kan jag lägga till redundans till ett befintligt ABB PLC-nätverk?
Svar: Ja, i många fall kan du lägga till redundans till ett befintligt ABB PLC-nätverk. Detta kan innebära att lägga till en andra switch, konfigurera om nätverket till en ringtopologi eller uppgradera till hanterade switchar som stöder redundansprotokoll. Genomförbarheten beror på den befintliga nätverksarkitekturen och ABB PLC-modellen. Vårt ingenjörsteam kan utvärdera ditt nätverk och rekommendera det bästa tillvägagångssättet.
Fråga 4: Vad är skillnaden mellan mediaredundans och PLC-redundans?
Svar: Medieredundans skyddar nätverksinfrastrukturen (kablar och switchar) från fel. PLC-redundans skyddar styrenheten (CPU och strömförsörjning) från fel. Medieredundans säkerställer att ABB PLC fortfarande kan kommunicera med fjärrenheter om en kabel eller switch går sönder. PLC-redundans säkerställer att kontrollprogrammet fortsätter att köras om den primära CPU:n misslyckas. Båda är viktiga för att maximera tillgängligheten.
Fråga 5: Hur testar jag ett redundant nätverk för att säkerställa att det fungerar?
Svar: För att testa ett redundant nätverk bör du simulera ett fel genom att koppla bort en av de redundanta vägarna (t.ex. koppla ur en kabel eller stänga av en switch) och verifiera att nätverket fortsätter att fungera utan avbrott. Du bör också verifiera att återhämtningstiden uppfyller dina krav. Regelbunden testning och övervakning rekommenderas för att säkerställa att redundansen förblir funktionell. Vår fabrik kan tillhandahålla test- och idrifttagningsstöd.
Nätverksredundans är en kritisk strategi för att förhindra ABB PLC-avbrott. Genom att tillhandahålla flera vägar för data att resa, eliminerar redundans enstaka felpunkter och säkerställer att kontrollsystemet fortsätter att fungera även när en komponent går sönder. Valet av topologi och protokoll avgör redundansnivån och återhämtningstiden. På Yueyang Tongtu E-commerce Co., Ltd. har vår fabrik expertis och produktsortiment som hjälper dig att designa och implementera ett redundant nätverk för ditt ABB PLC-system. Vi levererar hanterade switchar, kablar och tillbehör som stöder RSTP, MRP och PRP. Vårt tekniska team kan hjälpa till med nätverksdesign, konfiguration och testning. Vårt mål är att hjälpa våra kunder att uppnå de högsta nivåerna av tillgänglighet och tillförlitlighet.
Oavsett om du bygger ett nytt ABB PLC-system eller uppgraderar ett befintligt, inbjuder vi dig att kontakta oss för att diskutera dina redundanskrav. Vi kan tillhandahålla produktvalshjälp, teknisk dokumentation och support efter försäljning. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för industriell automation runt om i världen.
Kontakta Yueyang Tongtu E-commerce Co., Ltd. idagför att diskutera dina ABB PLC-nätverksredundanskrav och upptäcka hur våra lösningar kan förhindra driftstopp.
