ICS Triplex T9432

ICS Triplex T9432 från Yueyang Tongtu fungerar som fältavkännande nod inom säkerhetssystemarkitekturen Trusted® eller AADvance. Den hämtar analoga signaler från fältsändare som mäter och omvandlar dem till digitala värden för säkerhetsregulatorn.

Dess roll är att säkerställa att säkerhetskontrollanten tar emot korrekta, aktuella och validerade analoga data från fältet och förhindra att eventuella fel eller felaktigheter i ingångssteget kan äventyra hela säkerhetsslingan.

Vad gör ICS Triplex T9432?

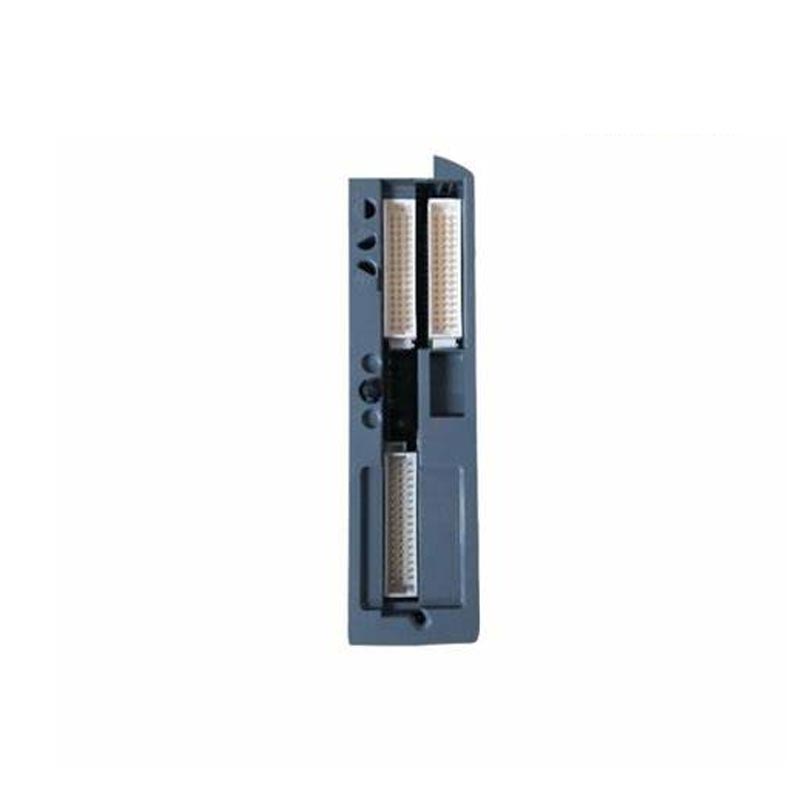

ICS Triplex T9432 är en 16-kanals isolerad analog ingångsmodul designad för Trusted® och AADvance SIS-plattformarna. Var och en av de 16 kanalerna är oberoende isolerad från de andra och från systemets bakplan.

1. Signaltyper som stöds:

 Ström: 4–20 mA (standard), 0–20 mA

 Spänning: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Termoelement: J, K, T, E, R, S, B

2. Upplösning och noggrannhet: 16-bitars upplösning med ±0,05 % till ±0,1 % fullskalig noggrannhet.

3. Sampling- och uppdateringshastigheter: Modulen erbjuder ett uppdateringsintervall på 6 ms i inget filterläge, med en maximal samplingsfrekvens på 100 kHz. I TMR-konfiguration är skanningstiderna cirka 2,656 ms.

4. Isolering: Kanal-till-kanal och kanal-till-bakplan-isolering vid ±1,5 kVDC tål i 1 minut.

5. HART-kommunikation: Modulen stöder HART-pass-through, vilket möjliggör hämtning av diagnostisk data från smarta fältenheter utan att avbryta den analoga mätningen.

Produktens höjdpunkter

TMR Feltolerans

Modulen innehåller tre oberoende bearbetningsskivor. Om en skiva misslyckas fortsätter de andra två att fungera och modulen bibehåller full funktionalitet.

Universell ingångskapacitet

Signaltyper är programvarukonfigurerbara via Trusted Toolset-konfigurationsprogrammet. Olika fältenheter kan rymmas utan hårdvaruförändringar, vilket minskar behovet av flera modultyper i inventeringen.

Hot-Swappable

ICS Triplex T9432 stöder onlinebyte utan systemavstängning. Observera att kortplatsen bör placeras i underhållsläge via mjukvara innan borttagning för att undvika att utlösa falska larm.

Omfattande diagnostik ombord

Modulen övervakar kontinuerligt strömförsörjningens integritet, signalkvalitet och interna kretsar. Den upptäcker öppna kretsar, kortslutningar, överspänning, underräckvidd och över räckvidd på varje kanal. Frontpanelens lysdioder ger visuell statusindikering för modulen och varje enskild kanal. En oberoende hårdvaruövervakning initierar automatiskt en säker avstängning om ett kritiskt fel upptäcks.

Hur väljer man?

Tänk på följande faktorer när du köper ICS Triplex T9432:

Systemplattformskompatibilitet

Bekräfta att modulen är avsedd för ditt specifika system. Modulen är designad för Trusted® och AADvance-plattformar. Den kanske inte är kompatibel med andra ICS Triplex-produktlinjer.

Krav på antal kanaler

Modulen har 16 isolerade kanaler. Om din applikation kräver färre kanaler kan T9431 (8-kanalsversion) vara ett mer kostnadseffektivt alternativ.

Avslutningsmontage

Modulen kräver en kompatibel avslutningsenhet: T9831, T9832 eller T9833. Se till att avslutningsenheten matchar din fältledningskonfiguration och säkerhetsintegritetskrav.

Signaltyp

Modulen stöder ingångar för ström, spänning, RTD och termoelement. Bekräfta att modulen stöder de specifika signaltyperna som används i dina fältenheter. För termoelementingångar, verifiera att modulvarianten stöder den specifika termoelementtypen (J, K, T, E, R, S eller B) som krävs.

HART-krav

Om dina fältenheter är HART-aktiverade och du behöver fjärrdiagnostik och tillgångshanteringsdata, bekräfta att HART-genomkopplingsfunktionen är aktiverad i din systemkonfiguration.

Tekniska specifikationer

Tillämpningsindustrier

ICS Triplex T9432 används i branscher som kräver insamling av analoga signaler med hög integritet med SIL 3-kompatibilitet:

Olja och gas

Nödavstängningssystem, övervakning av brunnshuvudets tryck och temperatur, rörledningsflöde och nivåmätning, naturgasbehandlingsanläggningar.

Kemisk och petrokemisk

Reaktortemperatur och tryckkontroll, brand- och gasdetekteringssystem, destillationskolonnkontroller, katalytisk krackningsenhetsövervakning.

Kraftproduktion

Panntemperatur och tryckövervakning, turbinvibrationer och lagertemperaturmätning, brännarstyrningssystem (BMS).

Metallurgi och stål

Masugns högfrekvent TMR-länkad ventilstyrning.

Vatten och avloppsvatten

Kritisk processparameterövervakning i kommunala och industriella reningsanläggningar.

Modulens breda driftstemperaturområde (–40°C till +70°C) stöder utomhusinstallationer, ouppvärmda skyddsrum och extrema klimatförhållanden som är vanliga i uppströms olja och gas och avlägsna kraftverk.

Vanliga frågor och svar

F: Är ICS Triplex T9432 fortfarande i produktion?

S: Nej. Emerson slutade tillverka denna modell. Testade överskottslager förblir dock tillgängliga via specialiserade leverantörer inklusive Yueyang Tongtu. Bekräfta tillgänglighet och skick (nytt original kontra testat begagnat) innan du beställer.

F: Vad är skillnaden mellan T9432 och T9431?

S: T9432 har 16 isolerade analoga ingångskanaler. T9431 har 8 kanaler och är lämplig för applikationer med lägre krav på kanalantal.

F: Vilka termineringsenheter är kompatibla med T9432?

S: Modulen är kompatibel med T9831, T9832 och T9833 avslutningsenheter. T9832 ger dubbel modulär redundansterminering, medan T9833 tillhandahåller trippel modulär redundansterminering för högre säkerhetsintegritetsnivåer.

F: Kan den här modulen bytas ut medan systemet körs?

S: Ja, modulen stöder hot-swap. Kortet bör dock placeras i underhållsläge via konfigurationsmjukvaran innan borttagning för att undvika att utlösa falska larm.

F: Vilka diagnostiska funktioner tillhandahåller modulen?

S: Modulen erbjuder omfattande självdiagnostik inklusive övervakning av strömförsörjning, kontroll av signalintegritet, detektering av öppen/kortslutning, detektering utanför räckvidden och oberoende hårdvaruövervakning med automatisk säker avstängning vid kritiska fel. Lysdioder på frontpanelen ger visuell statusindikering.

F: Stöder modulen HART-kommunikation?

A: Ja. Modulen stöder HART-pass-through, vilket möjliggör hämtning av diagnostisk data från smarta fältenheter. HART-data kan användas för att övervaka enhetsförhållanden och försörjningsmoduldiagnostik.

F: Vilket är det rekommenderade kalibreringsintervallet?

S: För SIL 3-överensstämmelse rekommenderas en fullskalig noggrannhetskontroll årligen. Kalibreringsprotokoll bör sparas för säkerhetsrevisioner.
