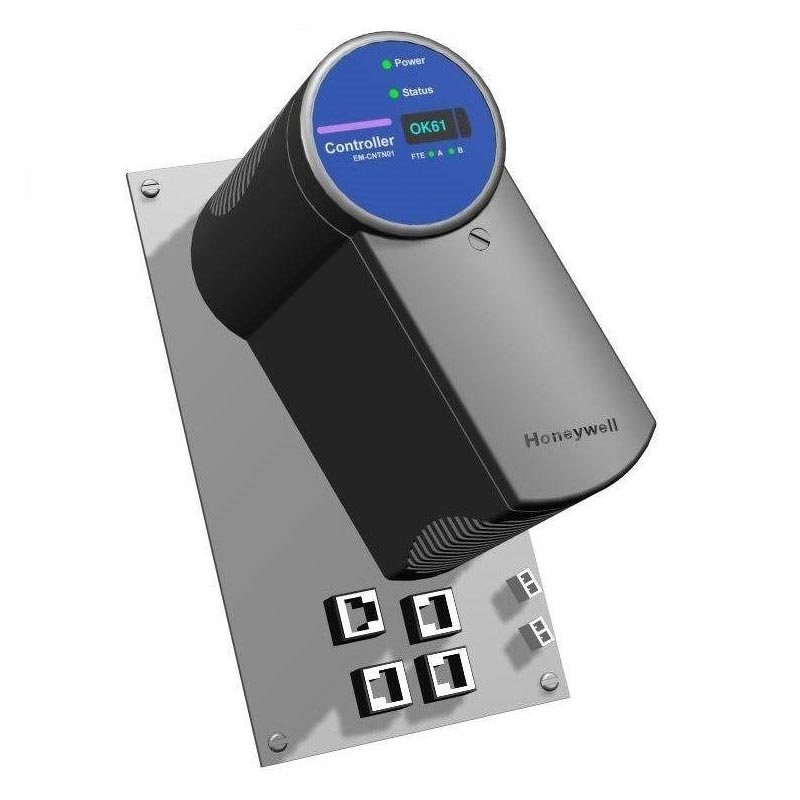

Honeywell CC-PDOB01

Inom Honeywell Experion PKS-arkitekturen fungerar C-seriens I/O-moduler som gränssnittet mellan styrnätverket och fältinstrumentering. Honeywell CC-PDOB01 som tillhandahålls av Yueyang Tongtu hanterar specifikt digitala utgångar som omvandlar binära kommandosignaler från styrenheten till 24V DC-växlingsutgångar som aktiverar fältenheter.

Produktdetaljer

Honeywell CC-PDOB01 är en 24V DC digital utgångsmodul med 16 diskreta utgångskanaler. Den är designad för C-seriens I/O-system i Experion PKS, monteras direkt i C-seriens I/O-rack och kommunicerar med C300-styrenheten via I/O-bussen.

1. Kärnfunktion: Konverterar kontrollergenererade digitala kommandon (0/1-logik) till fysiska 24V DC-växlingssignaler. Varje kanal kan driva enheter med en kontinuerlig strömstyrka på 2A, med en toppströmkapacitet på 4A under korta perioder.

2. Utgångstyper som stöds: Modulen tillhandahåller källutgångar (växling av belastningen till den positiva källan), vilket är standardkonfigurationen för Experion PKS C-series I/O. Utgångskanalerna är individuellt konfigurerbara vad gäller deras på/av-läge under kontrollstart eller fel, vilket säkerställer ett definierat reservtillstånd för ansluten utrustning.

3. Strömförsörjning: Modulen kräver två separata strömkällor.Denna separering säkerställer att ett fel på fältsidan inte påverkar systemets logikeffekt och vice versa.

Systemström: Tillförs via bakplanet från C-seriens strömförsörjning (24V DC)

Fältström: Extern 24V DC-försörjning för att driva utgångslasterna

4. Skyddsfunktioner: Varje utgångskanal är skyddad mot kortslutningar och överbelastningsförhållanden. En elektronisk strömbegränsare begränsar utströmmen till en säker nivå, och modulen inaktiverar automatiskt den påverkade kanalen om felet kvarstår. En återställningsmekanism återställer normal drift när felet har åtgärdats.

Produktens höjdpunkter

1. 16 oberoende konfigurerbara utgångskanaler

Var och en av de 16 kanalerna kan konfigureras individuellt för utgångspolaritet, felsäkert tillstånd och felsvar. Denna flexibilitet gör att Honeywell CC-PDOB01 kan ta emot blandade belastningar inom en enda modul och vissa kanaler driver små reläer, andra driver ventiler med högre krav på startström.

2. Elektroniskt kortslutningsskydd

Varje utgångskanal innehåller strömbegränsande kretsar som skyddar modulen och fältledningarna mot kortslutningsfel. Om en kortslutning inträffar begränsar kanalen strömmen till ett säkert värde, vilket förhindrar skador på slutsteget. Skyddskretsen återställs automatiskt när felet har åtgärdats och ett nytt kopplingskommando tas emot.

3. Omfattande diagnostisk täckning

Modulen övervakar kontinuerligt sin egen hälsa och status för varje utgångskanal.

All diagnostisk information är tillgänglig via Experion PKS konfigurationsprogram och kan användas för förebyggande underhåll, felloggning och larmgenerering.

4. Design med hög tillförlitlighet

Honeywell CC-PDOB01 är klassad för drift i tuffa industriella miljöer, med ett temperaturområde på -40°C till +70°C och motståndskraft mot vibrationer, fukt och luftburna föroreningar.

5. Snabbt svar

Modulen uppdaterar utgångslägen inom 20 millisekunder efter att den fått ett kommando från styrenheten. Denna snabba respons är avgörande för förregling och säkerhetsrelaterade funktioner där tidsprecision krävs.

6. Stark lastförmåga

Varje kanal kan driva belastningar på upp till 2A kontinuerlig ström, med en toppström på 4A i upp till 10ms. Denna kapacitet är tillräcklig för de flesta standardstyrtillämpningar, inklusive magnetventiler, larmindikatorer, kontaktorer och pilotreläer.

Diagnostik och skyddsfunktioner

Honeywell CC-PDOB01 ger flera lager av skydd och diagnostisk förmåga. All diagnostik och statusinformation är också tillgänglig via Experion PKS-konfigurationsprogramvaran, vilket möjliggör fjärrövervakning och integrering med anläggningens larm- och loggningssystem, vilket stöder både prediktivt underhåll och snabb fellokalisering.

Skyddsfunktioner

Överbelastningsskydd: Begränsar strömmen för att förhindra skador på slutsteg

Kortslutningsskydd: Detekterar och begränsar ström när utgångar är kortslutna till jord eller matning

Skydd mot omvänd polaritet: Förhindrar skador om fältströmanslutningar vänds

Termiskt skydd: Minskar uteffekt om interna temperaturer överskrider säkra gränser

Diagnostiska funktioner

Detektering av öppen krets: Identifierar trasiga fältledningar eller frånkopplade belastningar

Kortslutningsdetektering: Identifierar ledningsfel mellan utgång och jord eller matning

Detektering av strömförlust i fält: Varnar när den externa 24V-matningen avbryts

Kanalstatusövervakning: Indikerar om varje utgång är på, av eller i ett feltillstånd

Modulhälsoövervakning: Rapporterar processorstatus, kommunikationsintegritet och interna kretsförhållanden

Visuella indikatorer

Lysdioder på frontpanelen ger omedelbar statusinformation:

Modulstatus: Grön indikerar normal drift; gult indikerar en varning eller försämrad prestanda; rött indikerar ett fel som påverkar hela modulen.

Kanalstatus: Individuella lysdioder indikerar om varje utgångskanal är på, av eller i ett feltillstånd.

Fälteffektindikator: Bekräftar om den externa 24V-matningen finns.

Felsökning när utgångskanalen inte svarar

Tekniska specifikationer

FAQ

F: Vad är skillnaden mellan CC-PDOB01 och andra Cseries DO-moduler?

S: CC-PDOB01 tillhandahåller 16 kanaler vid 24V DC med källutgångar. Andra varianter kan ha olika spänningsklasser, kanalantal eller sjunkande utgångskonfigurationer. Kontrollera de specifika modellkraven för ditt system.

F: Kan modulen bytas ut medan systemet körs?

S: C-seriens I/O-moduler stöder onlinebyte, förutsatt att kanalen är strömlös eller isolerad före borttagning. Se Experion PKS procedurdokument för specifika hanteringsinstruktioner.

F: Vilken diagnostik tillhandahåller modulen?

S: Modulen tillhandahåller detektering av öppen krets, kortslutningsdetektering, detektering av strömförlust i fält och modulhälsoövervakning. Diagnostisk information är tillgänglig via Experion PKS konfigurationsprogram och via frontpanelens lysdioder.

F: Hur återställer jag en kanal efter ett kortslutningsfel?

S: Efter att kortslutningstillståndet har åtgärdats, återställs kanalen automatiskt när ett nytt utgångskommando tas emot. Ingen manuell återställning krävs på modulnivå.

F: Vilket är det rekommenderade vridmomentet för frontpanelens monteringsskruvar?

S: Det rekommenderade vridmomentet är vanligtvis 0,5–0,6 Nm. Se C-seriens I/O-installationsmanual för det exakta värdet som är specifikt för din racktyp.
