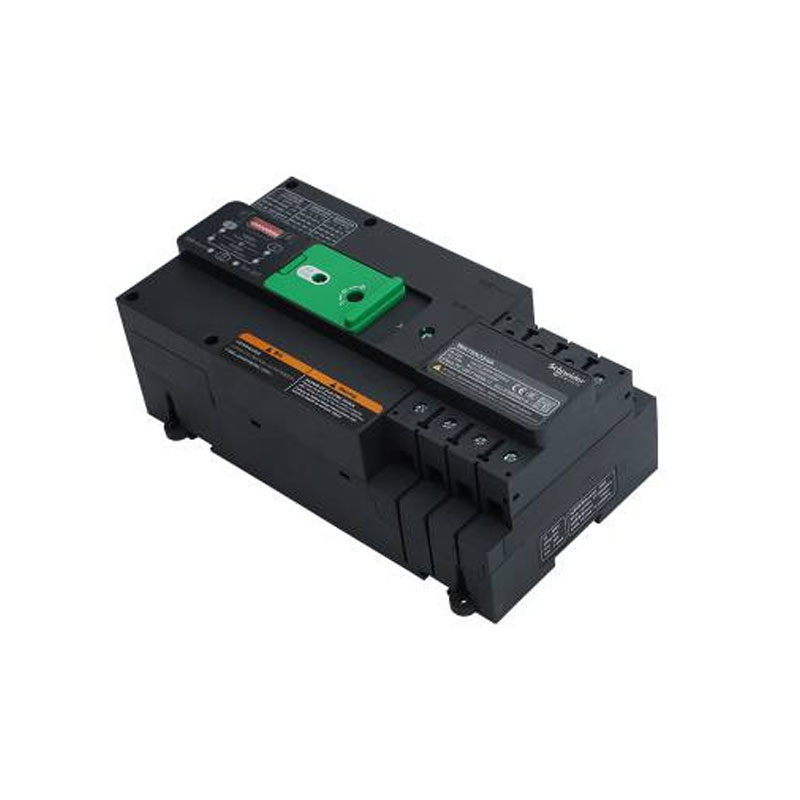

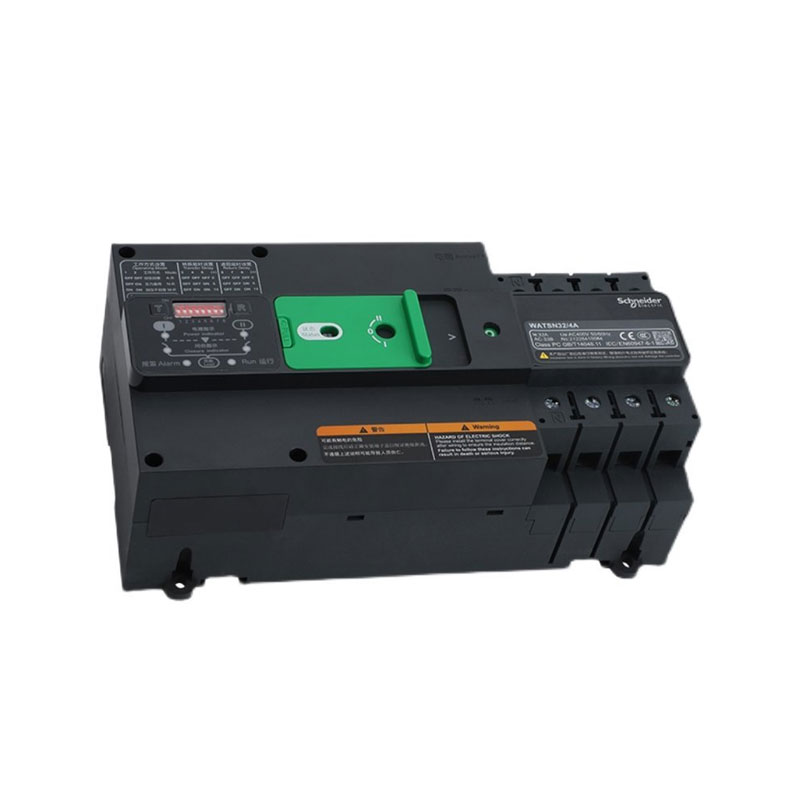

Yueyang Tongtu levererar Schneider WATSN-160/125b/4A ATS för industriellt underhåll, elbyte och kraftdistributionsprojekt som kräver verifierade Schneider-komponenter. Enheten är utformad för att hantera lastöverföring mellan två oberoende strömförsörjningar genom att övervaka källförhållandena och byta den anslutna lasten när onormal spänning, fasbortfall eller strömavbrott inträffar.
Tekniska specifikationer Matrix
| Parameter / Funktion | Teknisk specifikation |
| Modellbeteckning | Schneider WATSN-160/125b/4A |
| Produkttyp | Dual Power Automatic Transfer Switch (ATS) |
| Frame Current Rating (Inm) | 160A |
| Nominell driftström (dvs.) | 125A |
| Antal polacker | 4-polig (4P - Switched Neutral) |
| Styrspänning (Us) | 220V AC (50/60Hz) |
| Driftlägen | Självkastande/självåterställande, ömsesidigt standbyläge, manuell överstyrning |
| Förreglingsskydd | Integrerad mekanisk och elektrisk dubbellås |
| Mekaniskt liv | ≥8 000 operationer |
| Systemgränssnitt | Inbyggd fjärrstyrd PLC-kontroll och statusövervakningsterminaler |
Schneider WATSN-160/125b/4A använder en 4-polig switchdesign, kopplar från och överför:
· L1-fas
· L2-fas
· L3-fas
· Neutral ledare
Denna konfiguration tillämpas vanligtvis i trefasiga fyrtrådssystem där nollomkoppling krävs för att upprätthålla separation mellan oberoende strömförsörjningar.
ATS stöder automatisk växling mellan huvud- och standby-strömkällan samtidigt som den ger möjlighet till manuell drift för idrifttagning, inspektion och underhållsprocedurer.
Den manuella manövreringsmekanismen gör att tekniker kan välja önskat kopplingsläge under servicearbeten.
Den integrerade sammanlåsningsstrukturen förhindrar att båda strömkällorna stängs samtidigt.
Mekanisk förregling ger fysiskt förebyggande, medan elektrisk förregling arbetar med styrkretsen för att minska risken för felaktiga växlingsoperationer.
Denna design hjälper till att skydda nedströmsutrustning från fas-till-fas kortslutningsrisker orsakade av oavsiktlig dubbel-källa-anslutning.
ATS använder ett dedikerat strömkontaktsystem utformat för upprepade växlingsoperationer under nominella förhållanden.
Kontaktstrukturen är konstruerad för att upprätthålla stabil elektrisk anslutning under normal drift samtidigt som kontaktslitaget minskas under upprepade överföringscykler.
WATSN-serien tillhandahåller extra anslutningsgränssnitt för statusåterkoppling och styrintegration.
Den kan användas med:
● PLC-styrsystem
● Byggnadsledningssystem (BMS)
● Elektriska övervakningssystem
för fjärrstatusövervakning och strömhanteringsapplikationer.
Yueyang Tongtu verifierar produktidentifieringsinformation inklusive:
1. Modellbeteckning
2. Information om namnskylten
3. Terminalkonfiguration
4. Fysiskt tillstånd
före leverans.
Varje enhet är förberedd med skyddsförpackning lämplig för internationell transport för att minska skaderisker under hantering och leverans.
För inköps- och underhållsprojekt kan Yueyang Tongtu tillhandahålla:
● Produktofferter
● Tekniska specifikationer
● Produktfoton
● Förpackningsinformation
● Inköpshjälp
S: "160" anger ramklassificeringen (), "125b" anger märkströmmen för driftbrytaren, "4" representerar en 4-polig konfiguration (isolerar 3 faser + noll), och "A" anger styrenhetstypen för automatisk överföringsfunktion.
A: Ja. Enheten inkluderar en manuell handtagsfunktion som gör det möjligt för underhållsteam att manuellt växla mellan Power I, Power II, eller tvinga omkopplaren till ett dubbelt AV-läge (neutral noll) för systemisolering.
S: WATSN-serien integrerar en styrenhet ombord. Anslutning av de inkommande kraftledningarna (sampling) möjliggör automatisk detektering och växling utan att externa styrmoduler krävs.
