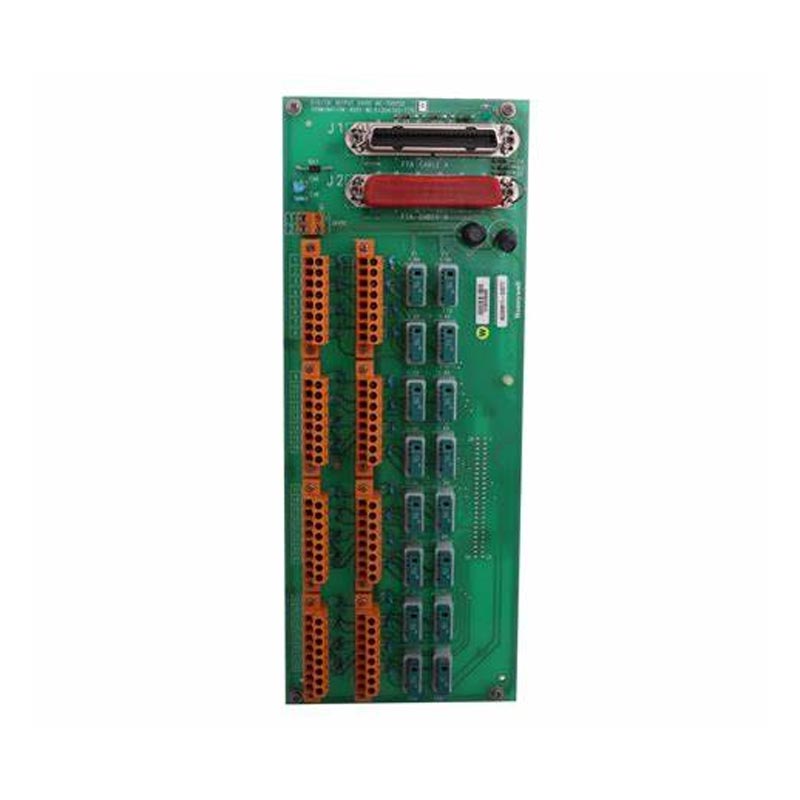

Honeywell MC-TDOY22

Yueyang Tongtu levererar Honeywell MC-TDOY22, artikelnummer 51204162-175, en 32-kanals Digital Output Field Termination Assembly (FTA) som används med Honeywells distribuerade I/O-styrsystem. Den tillhandahåller gränssnittet på fältet mellan den kompatibla I/O-processorn och digitala fältenheter, inklusive magnetventiler, reläer, indikatorer, larm och andra på/av-aktuatorer.

Sammansättningen tillhandahåller 32 isolerade digitala utgångskanaler, där varje kanal stöder belastningar på upp till 500 mA vid 24 V DC inom ett 15–30 V DC-lastspänningsområde. Dess utgångsdrivrutiner är optiskt isolerade från vanliga PM/APM/HPM, medan den konformbelagda designen ger extra skydd för elektroniska komponenter i krävande industriella miljöer.

För underhålls- och utbytesprojekt är korrekt identifiering av modell och artikelnummer viktigt. Yueyang Tongtu stöder inköp av Honeywell DCS-moduler, inklusive utgående och svåra att hitta automationsreservdelar, med produkttillgänglighet, skick, kvantitet och leveranskrav bekräftade enligt den specifika beställningen.

Produktspecifikationer

Modell	MC-TDOY22 Honeywell
Strukturera	Modul
LD Instruktionsprocessor	Hård PLC
Driva	60W
Input	4-20mA, 1-5V och 0-5V
Spänning	24V DC
Vikt	2 kg

Vad är Honeywell MC-TDOY22?

Honeywell MC-TDOY22 är en fältavslutningsenhet för digital utgång designad för att ansluta en kompatibel I/O-processor med digitala belastningar på fältet. I ett distribuerat styrsystem tillhandahåller FTA den fysiska termineringen och signalgränssnittet som krävs för att överföra på/av styrkommandon till anslutna fältenheter.

Sammansättningen tillhandahåller 32 isolerade digitala utgångskanaler. Varje kanal kan stödja belastningar på upp till 500 mA vid 24 V DC inom det specificerade belastningsspänningsområdet på 15–30 V DC. Optisk isolering mellan utgångskretsarna och vanliga PM/APM/HPM hjälper till att separera elektriska förhållanden på fältsidan från kretsarna på styrenheten.

Den konformbelagda konstruktionen är också lämpad för industriella miljöer där elektroniska enheter kan utsättas för fukt, föroreningar eller andra miljöpåfrestningar. För systemunderhåll bör modulen utvärderas tillsammans med dess tillhörande I/O-processor och den befintliga Honeywells kontrollsystemkonfiguration.

Kompatibla Honeywell I/O-system

Denna frihandelsavtal är associerad med Honeywell TDC 3000 / TPS Process Manager I/O-konfigurationer och Experion PKS Series C (C300)-system när de används med den specificerade MU-PDOY22- eller MC-PDOY22 I/O-processorn.

För ersättningsprojekt bör kompatibiliteten bekräftas från den befintliga systemkonfigurationen snarare än från enbart FTA-modellen. Det ursprungliga artikelnumret, tillhörande I/O-processor, systemplattform, terminalkonfiguration och installationskrav bör kontrolleras före beställning.

För äldre Honeywell-styrsystem är exakt identifiering av delnummer särskilt användbart eftersom underhållsprojekt kan involvera utgående moduler eller utrustning som har varit i drift i fält i många år.

Viktiga tekniska funktioner

32-kanals digital utgång

Sammansättningen tillhandahåller 32 digitala utgångskanaler i en storlek-B FTA-konfiguration, vilket gör att flera fältenheter kan anslutas via en enda termineringsenhet.

Optisk isolering

Utgångsdrivrutinerna är optiskt isolerade från vanliga PM/APM/HPM. Denna separation hjälper till att minska effekten av elektriska störningar mellan kretsar på fältsidan och styrsystemsidan.

En-mot-en I/O-redundans

Modulen stöder en-till-en I/O-redundans för kontrollsystemkonfigurationer där fortsatt drift och ersättningsflexibilitet är viktigt.

Konstruktionsbelagd konstruktion

Den konformbelagda versionen ger ett extra skyddande lager över den elektroniska enheten, vilket stöder användning i krävande industriella miljöer där fukt och föroreningar kan vara problematiska.

Fältledningsalternativ

Kompressionsterminaler används för fältanslutningar, med skruvkonfigurationer tillgängliga för tillämpliga FTA-arrangemang. Terminalkonfigurationen bör bekräftas mot den befintliga installationen vid val av ersättare.

Systemintegration

Monteringen är utformad för att fungera med de specificerade MU-PDOY22 / MC-PDOY22 I/O-processorerna och motsvarande Honeywell-kontrollsystemkonfigurationer. Att bekräfta processorn och systemplattformen är därför en viktig del av ersättningsidentifieringen.

Applikationsscenarier

Magnetventiler

Digitala utgångar kan användas för att byta magnetventiler i processtyrningstillämpningar, inklusive kemiska, petrokemiska, raffinering och andra automatiserade produktionssystem.

Reläer och kontaktorer

Utgångarna kan ge omkopplingssignaler för reläer, kontaktorer, motorkontrollkretsar och andra fältenheter som kräver digital på/av-styrning.

Indikatorer och signallampor

Digitala utgångskanaler kan styra statusindikatorer, pilotljus och larmmeddelanden som används för att kommunicera utrustning eller processförhållanden.

Horn och larm

Aggregatet kan användas för digital larmsignalering i industriella styrsystem där hörbar eller visuell avisering krävs.

Industriella ställdon

Digitala utgångar kan också styra andra on/off-fältställdon som används i automatiserad produktion, processhantering och utrustningskontrollsystem.

Information om ersättning och inköp

När man ersätter en befintlig Honeywell FTA är det inte tillräckligt att matcha den allmänna produkttypen. Originalmodellen, fullständigt artikelnummer, tillhörande I/O-processor, systemplattform, terminalkonfiguration och miljökrav bör kontrolleras innan en beställning görs.

För 51204162-175 kan kunder tillhandahålla originalutrustningsinformationen tillsammans med erforderlig kvantitet, krav på produktskick och leveransdestination. Detta gör att Yueyang Tongtu kan kontrollera det tillgängliga utbudet och avgöra om den specificerade komponenten matchar de angivna kraven.

Denna inköpsprocess är särskilt användbar för äldre DCS-installationer, utgående styrsystemhårdvara, systemunderhållsprojekt och applikationer där en exakt ersättningsdel krävs.

Efterlevnad och skydd

-175-versionen identifieras som den CE-kompatibla varianten. Den konformbelagda konstruktionen ger ytterligare skydd för den elektroniska monteringen i industriella driftsmiljöer.

Optisk isolering mellan utgångskretsarna och PM/APM/HPM common ger också elektrisk separation mellan fältsidans utgångskretsar och de tillhörande styrsystemkretsarna. Installation och kabeldragning bör följa tillämplig Honeywell-dokumentation och elektriska krav för den specifika styrsystemkonfigurationen.

Vanliga frågor

Vad används MC-TDOY22 till?

Det är en digital utgångsfälttermineringsenhet som används för att tillhandahålla fältsidans gränssnitt mellan en kompatibel Honeywell I/O-processor och digitala fältenheter.

Vilken I/O-processor är kompatibel med denna FTA?

De angivna I/O-processorerna är MU-PDOY22 och MC-PDOY22. Processorn och FTA bör kontrolleras tillsammans när du bekräftar systemkompatibilitet.

Är den kompatibel med TDC 3000 och Experion PKS C300?

Sammansättningen används med Honeywell TDC 3000 / TPS Process Manager I/O-konfigurationer och Experion PKS Series C (C300)-system när den är ihopparad med lämplig I/O-processor och systemkonfiguration.

Hur många utgångskanaler ger den?

Sammansättningen tillhandahåller 32 isolerade digitala utgångskanaler. Varje kanal stöder belastningar upp till 500 mA vid 24 V DC inom det specificerade belastningsspänningsintervallet 15–30 V DC.

Vilken information ska jag ge när jag beställer en ersättning?

Ange fullständigt artikelnummer, erforderlig kvantitet, krav på produktens skick, information om befintligt system eller I/O-processor och leveransdestination. Ett fotografi av den ursprungliga moduletiketten kan också hjälpa till med produktidentifiering.

Varför källa från Yueyang Tongtu?

20+ års erfarenhet

Erfarenhet av industriell automationsproduktsourcing och internationell leverans.

Inventering av flera varumärken

Täckning av Honeywell och andra stora varumärken inom industriell automation.

Stöd för modellidentifiering

Hjälp med att kontrollera modellnummer, artikelnummer, systeminformation och ersättningskrav.

Automation reservdelar

Inköpsstöd för nuvarande, utgående och svåra att hitta DCS- och PLC-komponenter.

Internationell leverans

Leveransarrangemang kan koordineras enligt kvantitet, destination och projektkrav.

Begär en offert

För Honeywell MC-TDOY22 51204162-175, skicka oss den erforderliga kvantiteten, krav på produktens skick, leveransdestination och tillgänglig system- eller I/O-processorinformation. Yueyang Tongtu kan kontrollera produktens tillgänglighet och tillhandahålla inköps- och leveransinformation baserat på de bekräftade kraven.
