Emerson KJ4010X1-BG1 12P0830X062

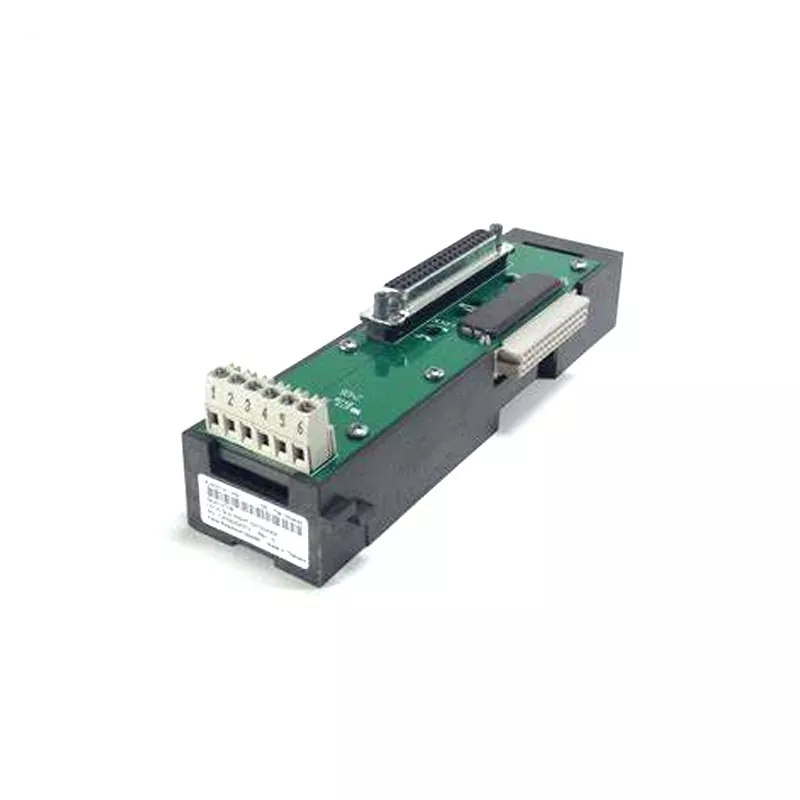

Emerson KJ4010X1-BG1 12P0830X062 levererad av Yueyang Tongtu tillhör DeltaV M-seriens I/O-delsystem och fungerar som en bärarmodul. Den utför inte signalomvandling eller logisk bearbetning; dess roll är att upprätthålla den elektriska och mekaniska anslutningen av LocalBus, och överföra både data och ström från den vänstra bäraren till den högra bäraren.

Denna modul behövs vanligtvis när ett befintligt DeltaV-rack har tagit slut på I/O-platser och ytterligare bärare krävs för att rymma fler I/O-moduler. Genom att installera Emerson KJ4010X1-BG1 12P0830X062 i lämplig kortplats, utökas LocalBus till det nya underracket, vilket gör att de ytterligare I/O-modulerna kan hanteras av samma styrenhet.

Produktegenskaper

Kapacitetsutvidgning utan kontrollbyte

När du använder denna modul för att lägga till I/O-kapacitet förblir DeltaV-styrenheten oförändrad och systemkonfigurationen kräver inte en fullständig nedladdning.

Certifiering av riskområden

Modulen bär ATEX Zone 2, IECEx, FM Class I Division 2, CSA och UKEX-certifieringar. Den kan installeras direkt i industrianläggningar med brandfarliga gaser eller damm, såsom raffinaderier, kemiska anläggningar och naturgasanläggningar.

Brett temperaturområde

Driftstemperaturområdet är –40°C till +70°C, vilket gör den lämplig för utomhusskåp, icke-luftkonditionerade rum och extrema klimatförhållanden.

Verktygsfri installation

Modulen använder en snap-in-design. Den kan föras in i bakplanets styrslitsar tills spärren hakar, utan att behöva specialverktyg.

Mekanisk robusthet

Modulen uppfyller ISA-S71.04-1985 klass G3 för luftburen föroreningsmotstånd och tål 10g stötar (halvsinus, 11ms) och 1mm topp-till-topp vibrationer.

Installationsinstruktioner

Innan du installerar eller tar bort Emerson KJ4010X1-BG1 12P0830X062 måste strömmen till DeltaV-racket vara avstängd. Modulen får inte sättas in eller dras ut medan systemet är strömsatt.

Installationssteg:

1. Se till att systemet är avstängt och att området är säkert.

2. Rikta in modulen med bakplanets styrskåror och tryck in den horisontellt.

3. Sätt i tills spärrmekanismen greppar och kontrollera att modulen är i jämnhöjd med intilliggande hållare och sitter säkert.

Efter installationen krävs ingen kalibrering eller parameterkonfiguration, eftersom modulen inte innehåller några justerbara komponenter eller delar som användaren kan serva.

Två viktiga punkter att notera:

1. Om du tar bort någon bärarmodul medan systemet är strömsatt avbryts LocalBus-kontinuiteten, vilket gör att alla nedströmsoperatörer förlorar kommunikationen med styrenheten.

2. För LocalBus-kablar som korsar mellan kapslingar i farliga områden måste ledningsskydd enligt NEC- eller IEC-krav tillämpas.

Urvalsguide

Innan du beställer Emerson KJ4010X1-BG1 12P0830X062 bör följande artiklar verifieras:

Expansionsriktning

Denna modell är en högerförlängare. Om racklayouten kräver bussförlängning åt vänster, behövs en annan modell. Kontrollera ställningsritningen innan du gör en beställning.

Total längd på daisy-chain

Lägg till bredden på alla befintliga och föreslagna bärare för att bekräfta att den totala längden inte överstiger 6,5 meter. Om summan överskrider denna gräns, överväg att partitionera systemet eller lägga till en annan styrenhet istället för att fortsätta med kedjeförlängare.

Klassificering av riskområden

Bekräfta att webbplatsens klassificering av farliga områden matchar modulens certifieringar. Denna modul är lämplig för zon 2 och klass I division 2. Den är inte godkänd för zon 0 eller zon 1.

Effektbudget

LocalBus ger 12,6 VDC vid maximalt 8A. Varje extra bärare och dess I/O-moduler kommer att öka strömförbrukningen. Beräkna strömbelastningen före expansion för att säkerställa tillräcklig kraftreserv.

Produkttillgänglighet

Denna modell har utgått. För nya projekt, bedöm om överskottslager kommer att räcka för långsiktiga underhållsbehov. För befintliga systemutbyggnader eller reservdelspåfyllning är lagerkanaler i allmänhet tillräckliga.

Tekniska specifikationer

Tillämpningsindustrier

Emerson KJ4010X1-BG1 12P0830X062 används i industrier som kräver processautomation och systemexpansionskapacitet:

Olja och gas:raffinaderier, naturgasbearbetning, katalytiska krackningsenheter

Kemisk och petrokemisk: processslingor för temperatur-, tryck- och flödeskontroll

Kraftgenerering: värmekraftverk, gasturbinanläggningar, I/O-expansion av hjälpsystem

Vatten- och avloppsvattenrening: processkontroll och förregling för kommunala och industriella anläggningar

Tillverkning och metaller: stålverk, gruvdrift och allmän tillverkning med distribuerade I/O-behov

FAQ

F: Är den här modellen fortfarande i produktion?

S: Nej. Emerson avbröt den den 31 december 2018. Nuvarande leverans kommer från fabriksöverskott eller testat begagnat lager.

F: Vad är skillnaden mellan en vänsterförlängare och en högerförlängare?

S: Den högra förlängaren (KJ4010X1-BG1) skickar LocalBus från nuvarande operatör till nästa operatör till höger. Den vänstra förlängaren för den till vänster. De har olika fysiska kontaktriktningar och kan inte användas omväxlande. Bekräfta riktningen innan du beställer.

F: Kräver modulen kalibrering eller konfiguration efter installationen?

S: Nej. Det är en passiv hårdvaruförlängare utan justerbara komponenter, så ingen kalibrering eller mjukvaruinstallation behövs.

F: Kan modulen sättas in eller tas bort medan systemet körs?

S: Nej. Systemet måste vara helt avstängt innan det sätts in eller tas bort. Hot-swapping kommer att avbryta LocalBus och kan orsaka kommunikationsfel.

F: Vad händer om kedjans längd överstiger 6,5 meter?

S: Över 6,5 meter kan inte signalintegritet och timing garanteras, vilket kan leda till kommunikationsfel eller modulavbrott. Denna gräns beror på bussens elektriska drivförmåga och kan inte övervinnas genom att lägga till fler förlängare.
