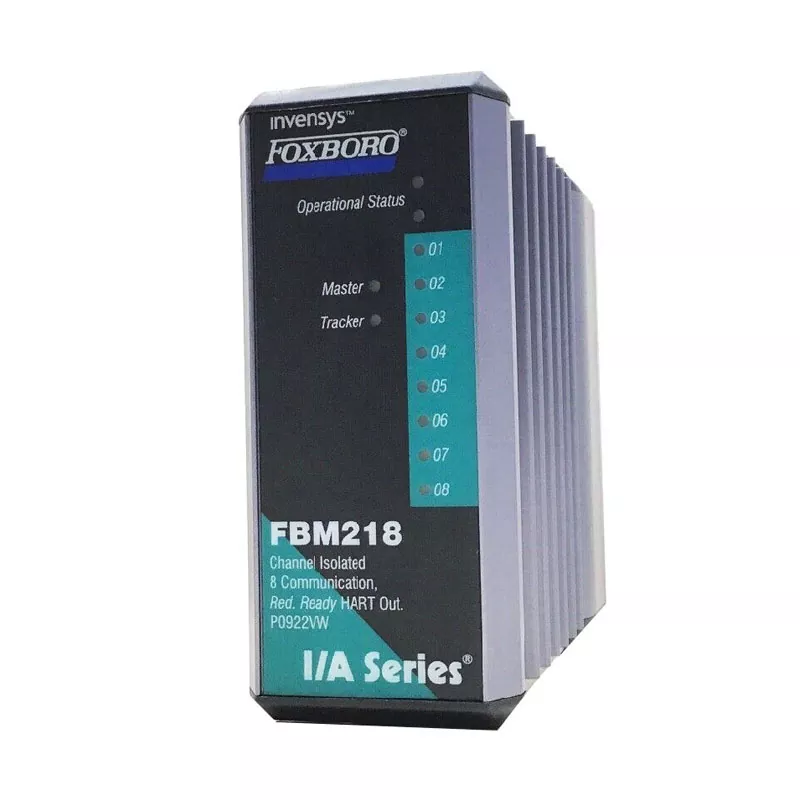

Foxboro FBM218 P0922VW

Yueyang Tongtu levererar Foxboro FBM218 P0922VW för att effektivisera integrationen av digitala fältenheter inom Foxboro DCS-arkitekturer. Designad som ett redundant eller enhuvuds H1-gränssnitt, dirigerar det processvariabler, statusdiagnostik och enhetskonfigurationsdata mellan H1-fältinstrument och fältkontrollprocessorn (FCP) över en enda kabelstruktur med tvinnat par.

Nyckel tekniska förmågor

• FOUNDATION Fieldbus H1 standardöverensstämmelse: Foxboro FBM218 P0922VW följer IEC 61158-2 fysiska lagerstandarden och arbetar med en kommunikationshastighet på 31,25 kbit/s
• 8-kanals fältgränssnittskapacitet: Stöder multi-drop-topologi, vilket möjliggör anslutning av flera intelligenta H1-fältinstrument per segment beroende på fältströmförbrukning och kabellängd.
• Bus Signal Line Diagnostics: Övervakar kontinuerligt fältbussspänningsnivåer, signaldämpning och busskommunikationsfel för att identifiera kabelförsämring innan signalförlust inträffar.
• I/A-seriens bakplansintegration: Ansluts till standard Foxboro-basplattor (200-serien) för direkt strömfördelning och höghastighets HDLC-kommunikation med styrprocessorn.
• Kompatibilitet med riskområden: Stöder egensäkra (IS) fältledningstopologier när de paras ihop med lämpliga fältbussströmförsörjningar och barriärer.

Tekniska specifikationer

Riktlinjer för systemarkitektur och ledningar

Val av basplatta och kraftmodul

Se till att Foxboro FBM218 P0922VW är installerad på en kompatibel 200-seriens basplatta (t.ex. P0926KE eller P0926HM) med en redundant strömförsörjningskonfiguration.

Segmentterminatorkonfiguration

Varje H1-fältbusssegment kräver exakt två fältbussterminatorer (en vid effektkonditionerings-/moduländen, en vid den längsta fältenheten) för att förhindra signalreflektioner.

Kabelseparationsstandarder

Använd skärmad partvinnad kabel (Typ A fältbusskabel, 0,8 mm² / AWG18). Dra kommunikationskablar i separata kabelrännor bort från högspänningsväxelströmsledningar med ett minsta avstånd på 100 mm.

Kvalitetssäkringstjänster

Yueyang Tongtu specialiserar sig på att köpa och leverera industriella automationskomponenter från Foxboro, Allen Bradley, Siemens och andra automationsplattformar för anläggningsunderhåll och systemintegrationsprojekt.

• Fysisk och hårdvaruverifiering: Modellnummer, serienummer och hårdvaruversionsbokstäver (P0922VW) verifieras före leverans. Kontaktdon, styrskenor och PCB-hus genomgår fysisk inspektion.
• ESD-skyddande förpackning: Alla enheter levereras i antistatiska ESD-påsar med anpassat skumskydd för säker internationell transport.
• Kommersiell support och offerter: Lagertillgänglighet, formella prisuppdrag, datauppsättningar och bulkanskaffningsalternativ tillhandahålls på direkt begäran till Yueyang Tongtu.
• Betalnings- och leveransalternativ: Internationell expressfrakt hanteras via DHL, FedEx och UPS. Postförskottsvillkor (COD) är tillgängliga via utsedda logistikagenter.

FAQ

F: Vad är den exakta skillnaden mellan Foxboro FBM218 P0922VW och andra vanliga analoga I/O-moduler som FBM201?

S: FBM201 är en 4-20mA analog ingångsmodul för traditionella punkt-till-punkt analoga enheter. FBM218 P0922VW är en digital FOUNDATION Fieldbus H1-gränssnittsmodul som hanterar multivariabel digital kommunikation, diagnostik och konfigurationsdata från H1-fältinstrument.

F: Ger FBM218 P0922VW direkt ström till fältbussenheter?

S: Nej. FBM218 bearbetar kommunikationssignaler. Fältenheter kräver strömförsörjning via dedikerade fältbussströmkonditioneringsapparater och strömförsörjning anslutna till fältbusssegmentet.

F: Är FBM218 P0922VW hot-swappable under systemdrift?

S: Ja, modulen stöder borttagning och insättning under ström (RIUP) på standardbasplattor i Foxboro 200-serien utan att störa intilliggande driftsmoduler på samma basplatta.
