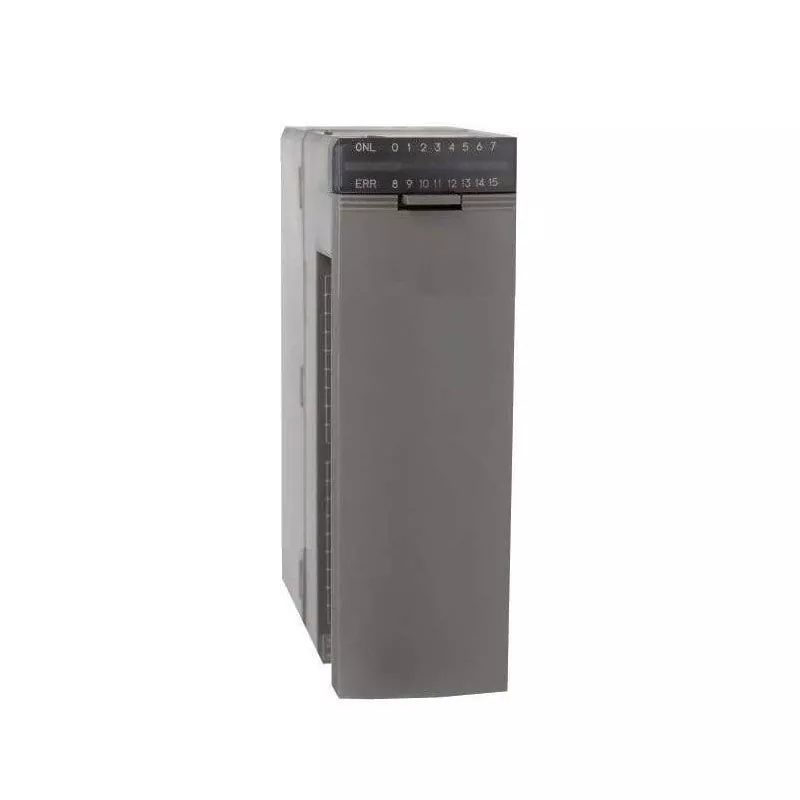

Fuji NP1X1606-W

Fuji NP1X1606-W är en 16-punkts DC-ingångsexpansionsmodul för MICREX-SX-seriens PLC. Den accepterar 24 VDC-fältsignaler och ger digital ingångsstatus till CPU:n. Modulen används i kontrollpaneler där ytterligare ingångspunkter krävs.

Yueyang Tongtu levererar denna modul som reservdel för industriell automation. Företaget har ett lager av Fuji MICREX-SX-komponenter och stöder inköp för äldre eller utgående artikelnummer. Inspektion före leverans och kompatibilitetsbekräftelse finns tillgängliga.

Produktidentifiering

Tekniska specifikationer

Värdena ovan är baserade på informationen från produktkällan. För detaljerade tekniska parametrar som drifttemperatur, lagringstemperatur, dimensioner och vikt, se den officiella Fuji Electric MICREX-SX tekniska dokumentationen. Om det officiella databladet finns tillgängligt ska det användas som primär referens.

Teknisk källa: Fuji Electric MICREX-SX-seriens dokumentation och produktmanual. Om det finns avvikelser har de officiella tillverkaruppgifterna företräde.

Design och hårdvarufunktioner

NP1X1606-W är en del av MICREX-SX modulära I/O-system. Modulen använder ett kompakt hölje för att spara utrymme på kontrollpanelen. Den ansluts till systemet via expansionsgränssnittet och tillhandahåller skruvterminaler för fältledningar.

Ingångskretsen accepterar standard 24 VDC-signaler från sensorer, omkopplare och reläkontakter. Svarstiden på cirka 10 ms är lämplig för allmänna digitala ingångsapplikationer.

Fältunderhåll och felsökning

Rutinunderhåll

1. Håll ventilationsöppningarna fria från damm och skräp. Ansamlat damm kan minska värmeavledning och leda till för tidigt åldrande av komponenter.
2. Kontrollera skruvklämmorna med jämna mellanrum. Vibrationer och termisk cykling kan göra att anslutningarna lossnar med tiden.
3. Kontrollera att anslutningsskyddet är installerat efter kabeldragning. Kapslingsklass IP20 beror på att locket sitter på plats.

Vanliga felkontroller

Om en ingångspunkt inte registreras korrekt:

1. Bekräfta att fältenheten matar 24 VDC till ingångsterminalen.
2. Kontrollera kablaget från plint till modulen. En lös skruv eller trasig tråd är en vanlig orsak.
3. Verifiera ingångsindikatorns LED för motsvarande kanal. Om lysdioden lyser men CPU:n inte läser signalen kan problemet vara i expansionskommunikationen.
4. Om lysdioden är släckt medan fältsignalen är närvarande, kan ingångspunkten vara skadad eller den gemensamma terminalen kan kopplas bort.
5. Byt fältledningar till en känd fungerande ingångspunkt. Om signalen följer fältenheten är den ursprungliga ingångspunkten felaktig.

Produktbevis och inspektion

För att stödja produktverifiering kan följande artiklar tillhandahållas eller bekräftas före leverans:

• Faktiska modulfoton (framsida, baksida, terminalsida)
• Namnskylt och artikelnummer foto
• Inspektionsprotokoll före leverans
• Foto förpackningsskick

Tillgängligheten av dessa artiklar beror på aktuellt lager och parti. Vänligen begär dem när du bekräftar beställningen.

Checklista för inspektion före leverans

Vanliga frågor

F1: Hur bekräftar jag att NP1X1606-W är kompatibel med mitt MICREX-SX-system?

S: Tillhandahåll CPU-modellen och ett foto av den befintliga modulen. Vi kommer att kontrollera expansionsgränssnittet och systemkonfigurationen före leverans.

F2: Vad är skillnaden mellan 7 mA-ingångsströmmen och den tillämpliga 35 mA-signalen?

S: 7 mA är den typiska strömmen som dras av modulens ingångskrets när 24 VDC appliceras. 35 mA är den maximala strömstyrkan för fältsignalkällan. Den exakta innebörden av dessa värden bör bekräftas från det officiella Fuji Electric-databladet.

F3: Kan den här modulen hot-swap?

S: NP1X1606-W är inte designad för hot swap. Systemet bör stängas av innan du tar bort eller sätter in modulen för att undvika skador.

F4: Vad ska jag kontrollera om en ingångspunkt slutar fungera?

S: Kontrollera först att fältsignalen finns på terminalen. Kontrollera sedan ledningarna och ingångsindikatorn. Om lysdioden lyser men CPU:n inte läser signalen, kontrollera expansionskommunikationen. Om lysdioden är släckt kan ingångskretsen vara skadad.

F5: Är NP1X1606-W fortfarande tillgänglig?

S: Tillgänglighet beror på tillverkarens nuvarande produktionsstatus och distributörens lager. Kontakta oss med önskad kvantitet och leveransplats så att vi kan kontrollera aktuella inköpsalternativ.

F6: Kan jag använda den här modulen med en annan Fuji PLC-serie?

S: NP1X1606-W är specifik för MICREX-SX-serien. Den är inte kompatibel med andra Fuji PLC-familjer. CPU-modellen måste bekräftas innan beställning.
