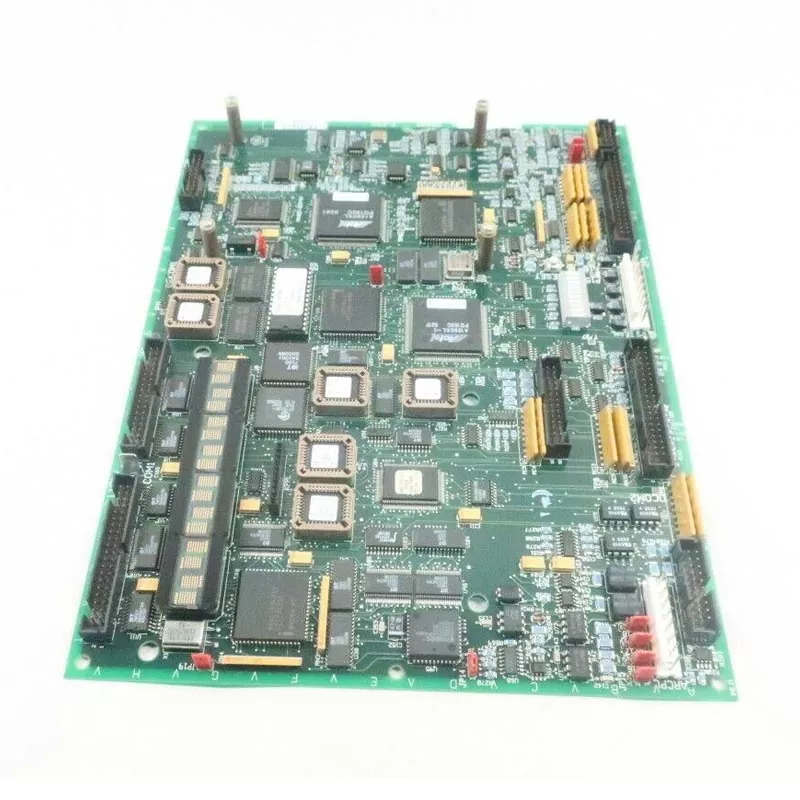

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC är ett högeffekts PCCA-strömkontrollkort i GE Fanuc Mark V-styrsystemet, som fungerar som det centrala navet för enhetens drivkretsar.

Produktparameter

Kärnhårdvara och funktionella funktioner

1. Dedikerad design med hög hästkraft (High-HP).

G5-hårdvarurevision specifikt konfigurerad för högeffektapplikationer, som stöder regenerativa/icke-regenerativa drivlägen med ett ankarspänningsområde på 240–630V DC.

Inga inbyggda snubbers: Alla buffringskomponenter flyttas till externa systemenheter. Detta är en avsiktlig teknisk design för Group G5 – inte en defekt. Genom att ta bort dämpare och dämpningskretsar ombord, förbättras effekttätheten och värmeavledningseffektiviteten avsevärt för högeffekts SCR-bryggapplikationer.

2. SCR Power Bridge-gränssnitt

Driver högströms SCR-kraftbryggor via pulstransformatorisolerade grindsignaler, vilket ger 1500V RMS galvanisk isolering mellan lågspänningsstyrkretsar och högspänningskraftsektioner.

12 stickkontakter för framåt- och bakåtportpulssignaler, stöder fullbrygga SCR-topologier.

Gränssnitt med DCFB-typ kraftkort och stöder benreaktorer och bensäkringar för exakt överströmsskydd på grennivå.

3. Flexibel systemkonfiguration

4 inbyggda byglar (JP1, JP2, WP3, WP4) för konfiguration: kortgruppnummer, systemspänningsområde, kondensatordrift, bryggtid och spänningsåterkoppling.

Säkringsfri design: förlitar sig på externa bensäkringar för överströmsskydd, ett designval som förenklar byte av kort och minskar underhållstiden.

Kompatibel med J, K och M typ Mark V rackramar; stöder både oberoende och vanliga busstransformatorkonfigurationer.

4. Diagnostik och statusövervakning

LED-indikatorer: PWR (Power), FAULT, TRIP – möjliggör snabb statusbedömning på plats.

Kortmonterade testpunkter för signalverifiering (gatepulser, CT/VT återkopplingssignaler) .

5. Miljö- och tillförlitlighetsdesign

Konform beläggning för skydd mot damm, fukt och kemikalieexponering i tuffa industriella miljöer.

Drifttemperatur: -20°C till +60°C (standard industriområde) .

Låg strömförbrukning: ≤5W från bakplansförsörjningen.

Flerlagers PCB-design med förbättrad EMI-immunitet.

Kommunikationsgränssnitt och protokollkompatibilitet

1. Stöder gränssnitt med användarmikrokontroller och PLC-utrustning; hårdvarugränssnitt inkluderar RS-232 och RS-485 seriella portar, med samtidig kompatibilitet för Ethernet och trådlösa kommunikationsmetoder.

2. Har inbyggt stöd för flera kommunikationsprotokoll inklusive PLC-specifika protokoll, Modbus, I2C och anpassade protokoll, vilket säkerställer bred kompatibilitet med olika automationsenheter på plats.

3. Övervaknings- och driftskärmar utvecklas med hjälp av HMImakers konfigurationsprogram, vilket möjliggör snabb, kodfri generering av grafiska gränssnitt.

Arkitektur och operativa fördelar

1. Helt digital hårdvarudesign utan operativsystem, vilket eliminerar risken för systemkrascher; enheten startar direkt i det operativa gränssnittet, vilket säkerställer stabil skärmprestanda.

2. Hög elektromagnetisk störningsimmunitet (EMI), vilket gör den lämplig för installation inuti skåp i miljöer med hög EMI som kraftverk och kemiska bearbetningsverkstäder.

3. GE Fanuc DS200PCCAG5AC erbjuder låg total strömförbrukning och snabb skärmuppdateringshastighet; utbyte av reservdelar kräver ingen komplicerad systeminstallation eller installation på låg nivå.

4. Kortet har dubbla funktioner – display och kontroll – och fungerar som en kritisk anslutningspunkt för kraftförsörjningssystem med hög effekt och fungerar som en oumbärlig kärnkomponent i drivkretsen.

Mark V Systemkompatibilitet Snabbreferens

Tillämpliga branscher och driftsvillkor

1. Energi, kraft och olja och gas

Reservdelsbyte för Mark V-system i generatoraggregat och kraftutrustning; åtgärdar fel i uppstart/avstängning och hastighetsregleringsslingor.

2. Kemisk tillverkning

Automationsenheter för kemiska produktionslinjer, som används för övervakning av processutrustning och styrning av drivsystem med sluten krets.

3. Marinteknik

Automationsanläggningar för offshoreplattformar, processövervakning av hanteringsutrustning och drivsignalrelä.

4. Traditionell tillverkning

Eftermontering av äldre fabriksautomationssystem; ersätter åldrade eller skadade skivor av samma modell för att återställa utrustningens funktion.

Obs: GE Fanuc DS200PCCAG5AC är en reservdel som inte längre tillverkas; det används främst för underhåll av befintliga äldre system och rekommenderas inte för utveckling av nya projekt.

FAQ

F1: Kan GE Fanuc DS200PCCAG5AC bytas direkt mot ett PCCA-kort i standardversion?

S: Nej. Denna modell är en dedikerad version med hög hästkraft (High-HP) med G5-hårdvaruversion. Själva kortet integrerar inte dämpnings- eller dämpningskomponenter – dessa flyttas till externa systemenheter som en avsiktlig teknisk design för högeffektsapplikationer . Direkt ersättning med en standardversion (t.ex. G1/G2) kommer att resultera i saknade hårdvara och systemavvikelser.

Innan du fortsätter: Verifiera att ditt system har legreaktorer och bensäkringar installerade. Bekräfta att den fullständiga hårdvarukonfigurationen matchar G5-kravet för hög effekt. Om du är osäker, ange ditt systems Mark V-rackserienummer så hjälper vi dig med verifieringen

F2: Vilka är typiska symtom på plats när kortet inte fungerar?

A: Vanliga felsymptom inkluderar:

Enheten startar inte eller uppvisar onormal hastighetsreglering

Drivenheten löser ut med SCR-brorelaterade felkoder

I svåra fall utlöses omedelbar avstängningsspärr

Viktigt: Vissa fel är latenta – inga fellarm visas och indikatorlamporna kan se normala ut. Dessa fall kräver en omfattande bedömning baserad på systemdiagnostiska data, inklusive verifiering av grindpulssignaler och CT/VT-återkopplingskontroller vid kortmonterade testpunkter. Lita inte enbart på LED-indikatorer för diagnos

F3: Vilken information krävs vid köp av denna reservdel, utöver det fullständiga modellnumret?

S: För att säkerställa kompatibilitet rekommenderar vi att du tillhandahåller:

Mark V systemversion och firmwarerevision (om känd)

Enhetens märkeffekt och ankarspänningsområde

Ramtyp för systemställ (J, K eller M)

Oavsett om delen är för ett komplett enhetsbyte eller för felsökning/säkerhetskopiering

Aktuell styrelserevision (om du ersätter en befintlig styrelse, vänligen ange dess fullständiga modell och revision)

Den här informationen hjälper oss att verifiera kompatibilitet och förhindra distributionsfel orsakade av versionsfel

F4: Vilka enkla kontroller ska utföras efter mottagande av kortet men innan installation på plats?

A: Checklista före installation:

F5: Är detta kretskort fortfarande i produktion av den ursprungliga tillverkaren?

S: Nej. Denna hårdvara är en reservdel som inte längre tillverkas. GE massproducerar inte längre DS200PCCAG5ACB. Marknadens tillgänglighet beror främst på befintligt lager.

Urvalsråd: När du köper den här delen, prioritera verifiering av maskinvaruversionskompatibilitet (G5-revision) och systemkonfiguration för att undvika att köpa en inkompatibel komponent. Vi levererar endast äkta originalskivor som kommer från formella kanaler, inte renoverade eller räddade enheter.

F6: Kan kortet hot-swapas medan systemet är igång?

S: Nej. Mark V-system var inte designade för live-insättning av PCCA-hårdvara. Att dra kortet under ström kan skada SCR-gränssnitt eller bakplansanslutningar. Stäng alltid av systemet helt innan du tar bort eller installerar.
